測繪綜合能力--大地測量
第1節1.1 大地測量概論
知識點一、大地測量的任務和特點[熟悉]:
大地測量的任務和特點
(一)任務
大地測量是為建立和維持測繪基準與測繪系統而進行的確定位置、地球形狀、重力場及其隨時間和空間變化的測繪活動。其任務是建立與維持大地基準、高程基準、深度基準和重力基準;確定與精化似大地水準面和地球重力場模型。
(二)特點
①高精度;②長距離、大范圍;③實時、快速;④“四維”：能提供在合理復測周期內有時間序列的、高于10-7相對精度的大地測量數據;⑤地心;⑥學科融合
知識點二、大地測量系統與參考框架[熟悉]:
大地測量系統與參考框架
大地測量系統(規定了大地測量的起算基準、尺度標準及其實現方式，包括理論、模型和方法)是總體概念，大地測量參考框架是大地測量系統的具體應用形式。
大地測量系統包括坐標系統、高程系統、深度基準和重力參考系統。與大地測量系統相對應大地參考框架有坐標(參考)框架、高程(參考)框架和重力測量(參考)框架三種。
(一)大地測量坐標系統和大地測量坐標框架
1. 參心坐標框架
以參考橢球的幾何中心為基準的大地坐標系，通常分為：參心空間直角坐標系(以x，y，z為其坐標元素)和參心大地坐標系(以b，l，h為其坐標元素)。80西安坐標系和54北京坐標系，都是參心坐標系
2. 地心坐標框架
以地球質心為原點的大地坐標系，通常分為地心直角坐標系(以x，y，z為其坐標元素)和地心大地坐標系(以b，l，h為其坐標元素)。 2000國家大地坐標系、wgs-84坐標系、glonass是采用pz-90坐標，都是屬于地心坐標系
(二)高程系統和高程框架
1. 高程基準
高程基準定義了陸地上高程測量的起算點。1985國家高程基準是我國現采用的高程基準，青島水準原點高程為72.2604m。
2. 高程系統
高程系統是相對于不同性質的起算面(如大地水準面、似大地水準面、橢球面等)所定義的高程體系。
1)正高系統。以大地水準面為高程基準面，地面上任一點的正高是指該點沿重力線方向至大地水準面的距離。
2)正常高系統。正常高的起算面是似大地水準面。地面一點沿該點的正常重力線到似大地水準面的距離就是該點的正常高。我國高程系統采用正常高系統。
3)大地高程。以橢球面為基準面，是由地面點沿其法線到橢球面的距離。
3. 高程框架
我國水準高程框架由國家二期一等水準網，以及國家二期一等水準復測的高精度水準控制網實現，以青島水準原點為起算基準，以正常高系統為水準高差傳遞方式。
高程框架分為四個等級，分別稱為國家一、二、三、四等水準控制網。
(三)深度基準
深度基準是計算水體深度的起算面，深度基準與國家高程基準之間通過驗潮站的水準聯測建立聯系。我國從1957年起采用理論深度基準面為深度基準。
(四)重力系統和重力測量框架
重力測量測定的是空間一點的重力加速度。重力系統是指采用的橢球常數及其相應的正常重力場。重力測量框架是由分布在各地的若干絕對重力點和相對重力點構成的重力控制網，以及用作相對重力尺度標準的若干條長短基線。
2000國家重力基本網是由21個重力基準點和126個基本重力點組成的重力基準網。
(五)時間系統與時間系統框架
1.常用的時間系統
(1)世界時：以地球自轉周期為基準，在1960年以前一直作為國際時間基準;
(2)原子時：以位于海平面(大地水準面，等位面)的銫原子內部兩個超精細結構能級躍遷輻射的電磁波周期為基準，從1958年1月1日世界的零時開始啟用;
(3)力學時：在天文學中，天體的星歷是根據天體動力學理論的運動方程而編算的，其中所采用的獨立變量是時間參數t，這個數學變量t，便被定義為力學時;
(4)世界協調時：它并不是一種獨立的時間，而是時間服務工作鐘把原子時的秒長和ut的時刻結合起來的一種時間;
(5)gps時：由gps星載原子鐘和地面監控站原子鐘組成的一種原子時基準，與國際原子時保持有19s的常數差，并在gps標準歷元1980年1月6日零時與utc保持一致。
2. 時間系統框架
時間系統框架是對時間系統的實現，描述一個時間系統框架通常需要涉及四個方面的內容：①采用的時間頻率基準;②守時系統;③授時系統;④覆蓋范圍。
知識點三、 常用坐標系及其轉換[熟悉]:
常用坐標系及其轉換
(一)常用坐標系
1. 大地坐標系
用大地經度l、大地緯度b和大地高h(yuǎn)表示地面點位置。參心坐標系和地心坐標系中都有大地坐標系。
2. 空間直角坐標系
以地心或參考橢球中心為直角坐標系的原點，橢球旋轉軸為z軸，x軸位于起始子午面與赤道的交線上，赤道面上與x軸正交的方向為y軸，指向符合右手規則，便構成了空間直角坐標系。
3. 高斯直角坐標系
采用橫切橢圓柱投影(高斯一克呂格投影)方法建立的平面直角坐標系統，稱為高斯一克呂格直角坐標系，簡稱為高斯直角坐標系。高斯直角坐標系以中央子午線為縱軸，以赤道投影為橫軸構成。
4. 站心坐標系
以測站為原點的坐標系稱為站心坐標系。根據坐標表示方法，可以將站心坐標系分為站心直角坐標系和站心極坐標系。
知識點四、高程系統[掌握]:
1985國家高程基準是我國現采用的高程基準，青島水準原點高程為72. 260 4 m。
水準原點網由主點-----原點、參考點、附點共6個點組成
我國高程系統采用正常高系統，正常高的起算面是似大地水準面。由地面點沿垂線向下至似大地水準面之間的距離，就是該點的正常高，即該點的高程。
正高：沿重力(垂)到大地水準面的距離
大地高：沿法線到橢球面的距離
N為大地水準面差距， 為高程異常
測量外業作業大基準面、基準線(大地水準面，鉛垂線);內業作業的基準面、基準線(參考橢球面，法線)
知識點五、深度基準[掌握]:
有的采用理論深度基準面，有的采用平均低潮面、最低低潮面、大潮平均低潮面等。
我國1956年以前主要采用了最低低潮面、大潮平均低潮面和實測最低潮面等為深度基準。從1957年起采用理論深度基準面為深度基準。該面是按蘇聯弗拉基米爾計算的當?shù)乩碚撟畹偷统泵妗?/span>
知識點六、地心坐標系[熟悉]:
國際地面參考框架(ITRF)是國際地面參考系統(ITRS)的具體實現。它以甚長基線干涉測量(VLBI)、衛星激光測距(SLR)、激光測月(LLR)、G(P)S和衛星多普勒定軌定位(DORIS)等空間大地測量技術構成全球觀測網點，經數據處理，得到ITRF點(地面觀測點)站坐標和速度場等。2000國家大地控制網是定義在ITF'S 2000地心坐標系統中的區域性地心坐標框架。區域性地心坐標框架一般由三級構成。第一級為連續運行站構成的動態地心坐標框架，它是區域性地心坐標框架的主控制;第二級是與連續運行站定期聯測的大地控制點構成的準動態地心坐標框架;第三級是加密大地控制點.(ITRF)已成為國際公認的應用最廣泛、精度最高的地心坐標框架。
知識點七、地心坐標系應滿足四個條件[掌握]:
1、原點位于整個地球(包括海洋和大氣)的質心;
2、尺度是廣義相對論意義下某一局部地球框架內的尺度;
3、定向為國際時間局測定的某一歷元的協議地極和零子午線，稱為地球定向參數(EO(P));
4、定向隨時間的演變滿足地殼無整體運動的約束條件。
知識點八、高斯直角坐標系高斯投影3條件、投影坐標系的分帶規則、坐標系的加常數[掌握]:
高斯投影平面上的中央子午線投影為直線且長度不變，其余的子午線均為凹向中央子午線的曲線，其長度大于投影前的長度，離中央子午線愈遠長度變形愈長，為了將長度變化限制在測圖精度允許的范圍內，通常采用6°分帶法，即從首子午線起每隔經度差6°為一帶，將旋轉橢球體面由西向東等分為60帶。
高斯投影平面上的中央子午線投影為直線且長度不變，其余的子午線均為凹向中央子午線的曲線，其長度大于投影前的長度。
中央子午線投影后為直線;
中央子午線投影后長度不變;
投影具有正形投影性質，即正形投影條件;
投影坐標Y=帶號+(500Km+自然坐標)
帶號=[經度/6]+1;
知識點九、坐標系轉換[熟悉]:
不同坐標系的三維轉換模型很多，常用的有布爾沙模型(B模型)和莫洛堅斯基模型(M模型)。(七參數法)
理論上，布爾沙模型與莫洛堅斯基模型的轉換結果是等價的。但在應用中有差別，布爾沙模型在全球或較大范圍的基準轉換時較為常用，在局部網的轉換中采用莫洛堅斯基模型比較有利。
第2節 1.2 傳統大地控制網
知識點一、傳統大地控制網的布設[熟悉]:
傳統大地控制網的布設
(一)傳統大地控制網的建設
采用傳統大地測量技術建立平面大地控制網是通過測角、測邊推算大地控制網點的坐標。其方法有：三角測量法、導線測量法、三邊測量法和邊角同測法。
(二)國家三角網布設的原則
1)分級布網、逐級控制
先以高精度的稀疏的一等三角鎖網，縱橫交叉地布滿全國，形成統一坐標系統骨干網。然后，按不同地區、不同特點的實際需要，再分別布設二、三、四等三角網。
2)具有足夠的精度
3)具有足夠的密度
4)要有統一的規格
知識點二、水平角觀測[熟悉]:
水平角觀測
(一)主要誤差
人為誤差、外界條件對觀測精度的影響、儀器誤差對測角精度的影響三個方面。
(二)水平角觀測方法
一般采用方向觀測法、分組方向觀測法和全組合測角法(每次只測兩個方向間的夾角)三種方法。 方向觀測法一般廣泛用于三、四等三角觀測，或在地面點、低覘標點和方向較少的二等三角觀測; 當觀測方向多于六個時，考慮采用分組方向觀測法; 在一等三角觀測，或在高標上的二等三角觀測采用全組合測角法。
知識點三、光學經緯儀和全站儀及其檢驗[熟悉]:
光學經緯儀和全站儀及其檢驗
(一)光學經緯儀
1. 光學經緯儀分級
光學經緯儀按標稱一測回水平方向標準偏差分為dj07、dj1、dj2、dj6、dj30。
2. 光學經緯儀檢驗
光學經緯儀，在作業前應通過有相應儀器檢驗資質的儀器檢測機構進行檢驗，經檢定完全符合規定和要求的經緯儀，發給檢定證書;不符合要求的經緯儀，發給檢定結果通知書，并注明其不合格項目。
(二)全站儀
知識點四、三角高程測量[熟悉]:
三角高程測量
三角高程測量是通過兩點間的距離和垂直角(或天頂距)，利用三角公式推求其高差，確定待定點高程的技術和方法。在傳統大地測量中，三角高程測量是測定各等級大地點高程的基本方法。
(一)垂直角觀測方法
垂直角觀測方法有中絲法、三絲法兩種。各等級三角點上每一方向按中絲法觀測時應測四測回，三絲法觀測時應測二測回。
中絲法：以望遠鏡十字絲的水平中絲為準，照準目標測定垂直角。
三絲法：以望遠鏡三根水平絲為準，依次照準同一目標來測定垂直角。
(二)高差計算公式
用水平距離和垂直角計算;
用傾斜距離和垂直角計算。
知識點五、導線測量[熟悉]:
導線測量
(一)導線布設
導線布設的原則同三角網布設原則。
一、二等導線一般沿主要交通干線布設，縱橫交叉構成較大的導線環，幾個導線環連接成導線網。三、四等導線是在一、二等導線網的基礎上進一步加密，應布設為附合導線。
(二)導線邊方位角中誤差
一等導線布設成兩端有方位角控制的自由導線;二等以下都布設成附合導線;某些特種控制導線也有采用一端有起始方位角的自由導線。
1. 一端有已知方位角的自由導線
一端有已知方位角的自由導線最弱邊方位角中誤差計算公式為
式中，mt0為已知方位角t0的中誤差;mβ為折角觀測中誤差;n是導線中折角的個數(或邊數)。
2. 兩端有已知方位角的自由導線
兩端有已知方位角的自由導線最弱邊方位角中誤差計算公式為
(三)導線測量作業及概算
導線測量的外業包括選點、造標、埋石、邊長測量、水平角觀測、高程測量和野外驗算等工作。
知識點六、三角網布設原則[掌握]:
1、分級布網、逐級控制
國家三角網分為一、二、三、四等，G(P)S網分為A、B、C、D、 E五級。
2、具有足夠的精度
各等級三角網觀測精度要求

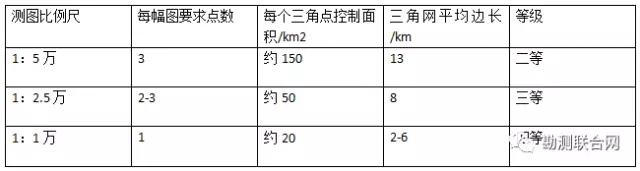

3、具有足夠的密度
4、要有統一的規格
國家三角測量規范GB/T 17942-2000
全球定位系統測量規范GB/T 18314-2009
知識點七、光電測距儀[熟悉]:
分類：脈沖式和相位式
光電測距儀的主要誤差：加常數、乘常數;
第3節1.3 GNSS連續運行基準站網
知識點一、基準站網組成[掌握]:
知識點 基準站網組成
由若干連續運行基準站(以下簡稱“基準站”)及數據中心、數據通信網絡組成的，提供數據、定位、定時及其他服務的系統。
知識點二、分類與布設原則[熟悉]:
知識點 分類與布設原則
1. 國家基準站網
是國家地理空間信息的重要基礎設施，主要用于維持和更新國家地心坐標參考框架，開展全國范圍內高精度定位、導航、工程建設、地震監測、氣象預報等國民經濟建設、國防建設和科學研究服務。
國家基準站網應覆蓋我國領土及領海，全國范圍內均勻分布、站間距100—200km。
2. 區域基準站網
是省級區域地理空間信息的重要基礎設施，用于維持和更新區域地心坐標參考框架，開展區域內位置服務和相關信息服務。區域地心坐標參考框架應與國家地心坐標參考框架保持一致。均勻覆蓋省級行政轄區，并兼顧地方經濟發展現狀、自然條件和定位服務需求等因素。
3.專業應用站網
專業應用網是由專業部門或機構根據專業需求建立的基準站網，用于開展專業信息服務。專業應用網的布設應根據專業服務目標進行設計，按照專業需求確定基準站分布。
知識點三、基準站建設[熟悉]:
知識點 基準站建設
(一)技術設計
進行建筑、結構、電氣(防雷)、室外工程等內容的施工設計，以及基準站設備集成、供電系統、數據傳輸?shù)葍?nèi)容的設計。
(二)選址
1. 觀測環境
(1)距易產生多路徑效應的地物(如高大建筑、樹木、水體、海灘和易積水地帶等)的距離應大于200m;
(2)應有10度以上地平高度角的衛星通視條件;
(3)距微波站、無線電發射臺、高壓線穿越地帶等電磁干擾區距離應大于200m;
(4)避開采礦區、鐵路、公路等易產生震動的地帶;
(5)應顧及未來的規劃和建設，選擇周圍環境變化較小的區域進行建設;
(6)應進行24小時以上的實地環境測試，對于國家基準站和區域基準站，數據可用率應大于85%，多路徑影響應小于0.5m。
2. 地質環境
(1)國家基準站應建立在穩定地質構造條件的塊體上，避開地質構造不穩定地區和易受水淹或地下水位變化較大的地區;
(2)區域基準站網的基準站按國家基準站網要求或依據需求建立在穩定地質構造的塊體或結構穩定的屋頂上;
(3)專業應用站網的基準站依據專業需求選擇建站環境。
3. 依托保障
(1)便于接人公共或?qū)Ｓ猛ㄐ啪W(wǎng)絡;
(2)具有穩定、安全可靠的電源;
(3)交通便利，便于人員往來和車輛運輸;
(4)具有良好的土建施工條件;
(5)具有建設用地及基本基礎設施保障;
(6)具有良好的安全保障環境，便于人員維護和站點的長期保存。
4. 提交成果
勘選報告;站點照片;土地使用意向書或其他用地文件;地質勘查證明或建筑物結構證明;選址點之記;實地測試數據和結果分析;收集的其他資料(所屬行政區劃、自然地理、地震地質概況，交通、通信、物質、水電、治安等情況)。
(三)基建
主要包括：觀測墩、觀測室、工作室的建設以及防雷、電氣、通信、室外工程等輔助工程的建設。
(四)設備組成
基準站設備主要由gnss接收機、gnss天線、氣象設備、不間斷電源、通信設備、雷電防護設備、計算機和機柜等組成。
知識點四、數據通信網絡[熟悉]:
知識點 數據通信網絡
數據通信網絡一般利用現有通信網絡資源，實現基準站到數據中心、數據中心到用戶，實時或事后數據交換。
知識點六、數據中心[熟悉]:
知識點 數據中心
數據中心主要由：數據管理系統、數據處理分析系統、產品服務系統等業務系統組成。
第4節1.4 衛星大地控制網
知識點一、gnss控制網等級[掌握]:
知識點 gnss控制網等級
1. 控制網等級及其用途
gnss采用全球?qū)Ш叫l(wèi)星無線電導航技術確定時間和目標空間位置的系統，主要包括全球定位系統(gps)、格洛納斯導航衛星系統(glonass)、伽利略衛星導航系統(galileo)、北斗衛星導航系統(beidou)等。
gps測量按其精度分為a、b、c、d、e五級：
● a級gps網，由衛星定位連續運行基準站構成，用于建立國家一等大地控制網，進行全球性的地球動力學研究、地殼形變測量和衛星精密定軌測量;
● b級gps測量主要用于建立國家二等大地控制網，建立地方或城市坐標基準框架、區域性的地球動力學研究、地殼形變測量和各種精密工程測量等;
● c級gps測量用于建立三等大地控制網，以及區域、城市及工程測量的基本控制網等;
● d級gps測量用于建立四等大地控制網;
● e級gps測量用于測圖、施工等控制測量。
2. 精度要求
知識點二、gnss測量數據處理[熟悉]:
知識點 gnss測量數據處理
(一)外業數據質量檢核
1. 數據剔除率
同一時段內觀測值的數據剔除率，不應超過10%。
2. 復測基線長度差
c、d級網基線處理和b級網外業預處理后，任意兩個重復觀測基線長度之差ds應滿足上式，式中，σ為相應級別規定的基線中誤差，計算時邊長按實際平均邊長計算。
3. 同步觀測環閉合差
對三邊同步環閉合差值進行檢驗，閉合差應小于下列數值，
式中，σ為相應級別規定的基線中誤差，計算時邊長按實際平均邊長計算。
4. 獨立環閉合差及附合路線坐標閉合差
c、d級網及b級網外業基線預處理的結果，其獨立環閉合差及附合路線坐標閉合差應滿足下列公式
基線測量中誤差;
(二)gps網基線精處理結果質量檢核
精處理后基線分量及邊長的重復性;
各時間段的較差;
獨立環閉合差或附合路線的坐標閉合差。
(三)gps網平差
gps網平差按先后順序分為提取基線向量、三維無約束平差、約束平差和聯合平差、質量分析與控制四步。
1. 基線向量提取
提取基線向量時需要遵循以下原則：
(1)必須選取相對獨立的基線;
(2)所選取的基線應構成閉合的幾何圖形;
(3)選取質量好的基線向量;
(4)選取能構成邊數較少的異步環的基線向量;
(5)選取邊長較短的基線向量。
2. 三維無約束平差
無約束平差主要達到以下兩個目的：
(1) 根據無約束平差結果，判別在所構成的gps網中是否有粗差基線;
(2)調整各基線向量觀測值的權，使得它們相互匹配。
3. 約束平差和聯合平差
約束平差和聯合平差的具體步驟是：
(1)指定進行平差的基準和坐標系統;
(2)指定起算數據;
(3)檢驗約束條件的質量;
(4)進行平差解算。
4. 質量分析與控制
采用下面的指標進行g(shù)ps網質量的評定：
(1)基線向量改正數;
(2)相鄰點的中誤差和相對中誤差。
知識點三、gnss網布設[熟悉]:
知識點 gnss網布設
(一)技術設計
同連續運行基準站網技術設計
(二)選址與埋石
1. gps網選點基本原則
gpsb級點必須選在一等水準路線結點或一等與二等水準路線結點處，并建在基巖上，如原有水準結點附近3km處無基巖，可選在土層上;
gpsc級點作為水準路線的結點時應選建在基巖上，如結點處無基巖或不利于今后水準聯測，可選在土層上;
點位應均勻布設，所選點位應滿足gps觀測和水準聯測條件;
點位所占用的土地，應得到土地使用者或管理者的同意。
2. gps點建造
(三)gps接收機檢驗
作業所用的gps接收機及天線都必須送國家計量部門認可的儀器檢定單位檢定，檢定合格后在有效期限內使用。在某些特殊情況或在使用過程中如發現儀器有異常情況，可依照行業標準ch8016-1995《全球定位系統(gps)測量型接收機檢定規程》所述方法進行檢驗。
(四)gps觀測實施
gps土層點埋石結束后，一般地區應經過一個雨季，凍土深度大于0.8m的地區還應經過一個凍、解期，巖層上埋設的標石應經一個月，方可進行觀測。
1. 基本技術要求
1)最少觀測衛星數4顆; 2)采樣間隔30s; 3)觀測模式：靜態觀測; 4)觀測衛星截止高度角10度; 5)坐標和時間系統：wgs-84，世界協調時; 6)觀測時段及時長：b級點連續觀測3個時段，每個時段長度大于等于23h;c級點觀測大于等于2個時段，每個時段長度大于等于4h;d級點觀測大于等于1.6個時段，每個時段長度大于等于1h;e級點觀測大于等于1.6個時段，每個時段長度大于等于40min。
2. 觀測方案
1)基于gps連續運行站的觀測模式;
2)同步環邊連接gps靜態相對定位觀測模式：同步觀測儀器臺數大于等于5臺，異步環邊數小于等于6條，環長應小于等于1500km。
3. 作業要求
略。
4. 數據下載與存儲
略。
(五)外業數據檢查與技術總結
1. 數據質量檢查
包括：1) 觀測衛星總數;
2) 數據可利用率(≥80%);
3) l1、l2頻率的多路徑效應影響mp1、mp2應小于0.5m;
4) gnss接收機鐘的日頻穩定性不低于10-8等。
2. 技術總結
外業技術總結編寫執行ch/t1001-2005《測繪技術總結編寫規定》，應包括：任務來源、任務內容、完成情況、測區概況、作業依據、采用基準及已有資料利用情況、作業組織實施、儀器檢驗、質量控制、技術問題的處理、存在問題和建議、提交成果內容等。
知識點四、G(P)S觀測技術要求(控制網)[掌握]:
1、基本技術要求
(1)最少觀測衛星數4顆;
(2)采樣間隔30s;
(3)觀測模式：靜態觀測;
(4)觀測衛星截止高度角10。;
(5)坐標和時間系統：WGS-84，UTC;
(6)觀測時段及時長：B級點連續觀測3個時段，每個時段長度大于等于23 h;C級點觀測大于等于2個時段，每個時段長度大于等于4h;D級點觀測大于等于1.6個時段，每個時段長度大于等于th;E級點觀測大于等于1.6個時段，每個時段長度大于等于40 min。
2、觀測設備
各等級大地控制網觀測均應采用雙頻大地型G(P)S接收機。
3、觀測方案
G(P)S觀測可以采用以下兩種方案：
(1)基于G(P)S連續運行站的觀測模式;
(2)同步環邊連接G(P)S靜態相對定位觀測模式：同步觀測儀器臺數大于等于5臺，異步環邊數小于等于6條，環長應小于等于1500 km。
第5節1.5 高程控制網
知識點一、水準網的布設原則及其精度(P30)[掌握]:知識點 水準網的布設
(一)水準網的布設原則及其精度
水準網的布設原則是由高級到低級，從整體到局部，逐級控制，逐級加密。
一等水準路線是國家高程控制網的骨干，同時也是研究地殼和地面垂直移動及有關科學研究的主要依據，應沿地質構造穩定、路面坡度平緩的交通路線布設，應閉合成環，并構成網狀。一等水準環線的周長：東部地區應不大于1600km，西部地區應不大于2000km，山區和困難地區可酌情放寬。
二等水準路線是國家高程控制的全面基礎，應在一等水準環內布設，盡量沿省、縣級公路布設，如有特殊需要可跨鐵路、公路及河流布設。二等水準環線周長：在平原和丘陵地區應不大于750km，山區和困難地區可酌情放寬。
三、四等水準網是在一、二等水準網的基礎上進一步加密，根據需要在高等級水準網內布設成附合路線、環線或結點網，直接提供地形測圖和各種工程建設的高程控制點。
單獨的三等附合路線，長度應不超過150km;環線周長應不超過200km;同級網中結點間距離應不超過70km;山地等特殊困難地區可適當放寬，但不宜大于上述各指標的1.5倍。
單獨的四等附合路線，長度應不超過80km;環線周長應不超過100km;同級網結點間距離應不超過30km;山地等特殊困難地區可適當放寬，但不宜大于上述各指標的1.5倍。

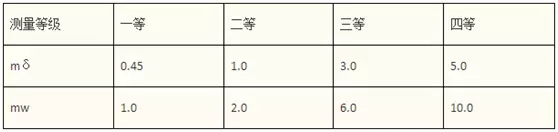

各等級每千米水準測量的偶然中誤差和全中誤差
(二)水準路線的選擇和水準標石的埋設
水準標石分為基巖、基本和普通三種?；鶐r水準標石宜埋設在一等水準路線結點處，每隔400km左右一座;在大城市、國家重大工程和地質災害多發區應予增設;每省(直轄市、自治區)不少于4座?；舅疁?zhǔn)標石設在一、二等水準路線上及其結點處，大、中城市兩側;縣城及鄉、鎮政府所在地，宜埋設在堅固巖層中，其點距應每隔40km左右，經濟發達地區20～30km，荒漠地區60km左右一座。普通水準標石每隔4～8km，經濟發達地區2～4km，荒漠地區10km左右一座。
知識點二、水準儀和水準尺檢驗[掌握]:
知識點 水準儀和水準標尺檢驗

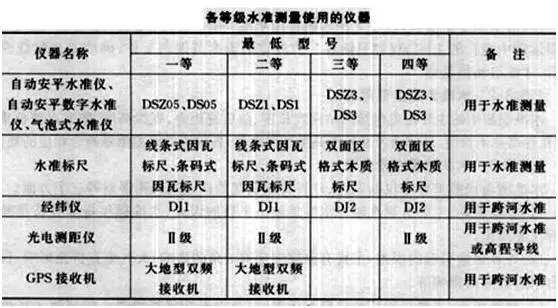

(一)水準儀器的選用
(二)水準儀和水準標尺的檢驗
作業期間，自動安平光學水準儀每天檢校一次i角，氣泡式水準儀每天上、下午各檢校一次i角，作業開始后的7個工作日內，若i角較為穩定，以后每隔15天檢校一次。數字水準儀，整個作業期間應每天開測前進行i角測定。
知識點三、水準網平差[熟悉]:
知識點 水準網平差
水準網平差最常用的方法是間接平差和條件平差，它們是利用最小二乘法的原理，觀測值權與觀測值改正數平方乘積之總和為最小，即[pvv]為最小的條件下，求出觀測值的改正數和平差值，并對觀測值、平差值及其函數進行精度評定。
1. 水準測量觀測值權的確定
水準測量的觀測值是高差，高差觀測值的權可按兩種方法定權，一般平原地區按水準路線長度定權，丘陵和山區按測段測站數定權。
2. 間接平差法
水準網間接平差是根據高差和高程關系建立高差觀測值和高程未知數的函數關系，按照最小二乘原理求出高差觀測值、高程未知數的平差值，并進行精度評定。
3. 條件平差法
水準網條件平差是利用水準網中高差觀測值應滿足的幾何關系，在最小二乘準則下求出高差觀測值的平差值和待定點高程，并進行精度評定。
知識點四、水準測量作業方法及誤差來源[熟悉]:
知識點 水準測量作業方法及誤差來源
(一)水準觀測的程序和基本要求
(二)水準測量主要限差
包括：測站視線長度、前后視距差、視線高度、數字水準儀重復測量次數、往返高差不符值、環閉合差和檢測高差的限差等。
(三)水準測量誤差來源
(1)儀器誤差：主要有視準軸與水準器軸不平行的誤差、水準標尺每米真長誤差和兩根水準標尺零點差;
(2)外界因素引起的誤差：主要有溫度變化對i角的影響、大氣垂直折光影響、儀器腳架和尺臺(樁)升降的影響等;
(3)觀測誤差：主要包括作業員整平誤差、照準誤差和讀數誤差。使用數字水準儀進行水準測量，其觀測誤差主要是作業員對準標尺的調焦誤差。
知識點五、水準測量外業計算[熟悉]:
知識點 水準測量外業計算
1. 觀測數據的檢查
2. 外業高差和概略高程表的編算
3. 每千米水準測量的偶然中誤差計算
每千米水準測量的偶然中誤差m△按下式計算：
式中，△為測段往返高差不符值，單位為mm;r為測段長度，單位為km;n為測段數。4. 每千米水準測量的全中誤差計算
各項改正后的水準環閉合差，單位為mm;f為水準環線周長，單位為km;n為水準環數
知識點六、水準測量的基本要求[掌握]:
(1) 觀測前30分鐘，應將儀器置于露天陰影下，使儀器與外界氣溫趨于一致;設站時，應用測傘遮蔽陽光;遷站時，應罩以儀器罩。使用數字水準儀前，還應進行預熱，預熱不少于20次單次測量。
(2) 對氣泡式水準儀，觀測前應測出傾斜螺旋的置平零點，并作標記，隨著氣溫變化，應隨時調整零點位置。對于自動安平水準儀的圓水準器，應嚴格置平。
(3) 在連續各測站上安置水準儀的三腳架時，應使其中兩腳與水準路線的方向平行，而第三腳輪換置于路線方向的左側與右側。
(4) 除路線轉彎處，每一測站上儀器與前后視標尺的三個位置，應接近一條直線。
(5) 不應為了增加標尺讀數，而把尺樁(臺)安置在壕坑中。
(6) 轉動儀器的傾斜螺旋和測微鼓時，其最后旋轉方向，均應為旋進。
(7) 每一測段的往測與返測，其測站數均為偶數。由往測轉向返測時，兩支標尺應互換位置，并應重新整置儀器。
(8) 在高差很大的地區，應選用長度穩定的、標尺名義米長度偏差和分劃偶然誤差較小的水準標尺作業。
對于數字水準儀，應避免望遠鏡直接對準太陽;盡量避免視線被遮擋，遮擋不要超過標尺在望遠鏡中截長的20%;儀器只能在廠方規定的溫度范圍內工作;確信震動源造成的震動消失后，才能啟動測量鍵。
第6節1.6 重力控制網
知識點一、重力測量儀器及檢驗[熟悉]:
知識點 重力測量儀器及檢驗
1. fg5型絕對重力儀檢查和調整
fg5型絕對重力儀屬于現代激光落體可移動式絕對重力儀，標稱精度優于2×10-8ms-2。
2. 拉科斯特型相對重力儀檢驗和調整
“拉科斯特型”(簡稱lcr型)相對重力儀，用于測定基本重力點和一等重力點。該儀器是金屬彈簧重力儀，標稱精度為土20×10-8ms-2。
3. 石英彈簧重力儀檢驗和調整
石英彈簧重力儀是可用于測定二等重力點及加密重力點的相對重力儀。重力聯測作業前及作業期間至少每隔一個月，應對重力儀進行一次檢驗和調整。
知識點二、重力測量[熟悉]:
知識點 重力測量
重力測量是測定重力加速度的測量技術和方法，絕對重力測量是利用絕重力儀測定地面點的絕對重力加速度的重力值，相對重力測量是利用擺儀或相對重力儀測定兩點間重力加速度的差值。
1. 絕對重力測量
絕對重力測量應使用標稱精度優于2×10-8sms-2的絕對重力儀。
2. 基本重力點聯測
(1)國家基本重力點(含引點)聯測應采用對稱觀測，即：abc…c—b-a;
(2)觀測過程中儀器停放超過2小時，則在停放點應重復觀測，以消除靜態零漂;
(3)每條測線一般在24小時內閉合，特殊情況可以放寬到48小時;
(4)每條測線計算一個聯測結果。
3. 一等重力聯測
(1)一等重力點聯測路線應組成閉合環或附合在兩基本點間，其測段數一般不超過5段，特殊情況下可以按輻射狀布測一個一等點; (2)聯測時應采用對稱觀測，即：a-b-c---c-b-a，觀測過程中儀器停放超過2小時，則在停放點應重復觀測，以消除靜態零漂;(3)每條測線一般在24小時內閉合，特殊情況可以放寬到48小時; (4)一等重力點(含引點)段差聯測中誤差不得劣于25×10-8ms-2。
4. 二等重力聯測
(1)聯測組成的閉合路線或附合路線中的二等重力點數不得超過4個，在支測路線中允許支測2個二等重力點;(2)一般情況下，二等聯測應盡量采用三程循環法，即：a-b-a，b-a-b作為兩條測線計算; (3)每條測線一般在36小時內閉合，困難地區可以放寬到48小時; (4)二等重力點段差聯測中誤差不得劣于250×10-8ms-2。
5. 加密重力點聯測
加密重力測量的起算點為各等級重力控制點，重力測線應形成閉合或附合路線，其閉合時間一般不應超過60小時，困難地區可以放寬到84小時。
6. 平面坐標和高程測定
(1)各類重力點均必須測定坐標和高程，重力點的平面坐標、高程測定中誤差不應超過1.0m;
(2)重力點平面坐標采用國家大地坐標系，高程采用國家高程基準;
(3)各等級重力點平面坐標可采用衛星定位系統和常規方法測定;
(4)各等級的高程可以采用常規方法或衛星定位結果與似大地水準面模型相結合的方法測定。
知識點三、重力觀測的數據計算[熟悉]:
知識點 重力觀測的數據計算
1. 絕對重力測量數據計算
包括以下內容：
(1)墩面或離墩面1.3m高度處重力值計算;
(2)
打印
