大家都知道，通過空中航拍傾斜攝影手段，可以快速地重建出大面積地面建筑模型。
但是，由于地面植被覆蓋、城區高樓互相干涉遮擋等原因，采用傾斜攝影進行城市建模的方法對城市建筑模型的30米以下底商部分，得不到很好的細節描述，也就更談不上精模了。
采用3D SLAM自定位技術的激光影像背包測繪機器人，因?yàn)樗墓ぷ髟聿灰蕾?lài)GPS+INS的組合慣導系統定位，可以以步行的方式穿過高樓林立和綠樹蔥蔥遮擋等無GPS參考信號的城區進行數據采集，尤其是那些遠離主干道的建筑物、居民小區、企事業單位等傳統移動激光測量車不能到達的地方，進而得到非常精確的數據成果，包括室外建筑群的高精度結構數據、全景影像數據、三維模型和大比例尺地圖等。
可見，傾斜攝影三維建模的特點是宏觀大區域建模；3D SLAM激光影像背包測繪機器人的特點是微觀小范圍精細建模。兩者各有特點，互為補充。
這里，青青君分享一個地上建筑群的三維建模和大比例尺成圖的應用實例。
北京某施工完成待驗收建筑項目，主體建筑4棟高層，數據外業采集時間10分鐘，精度1cm。

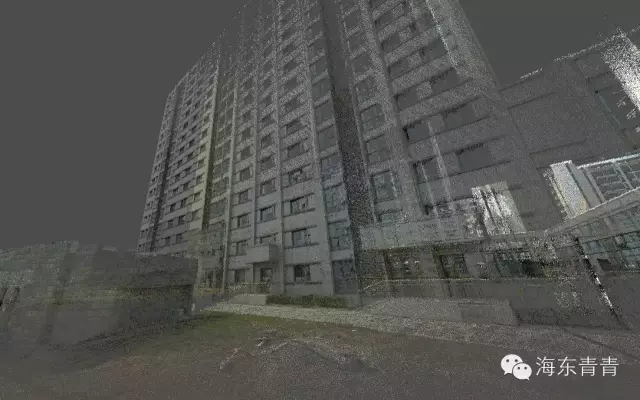

原始點云數據（白模）：
實景著色點云數據：

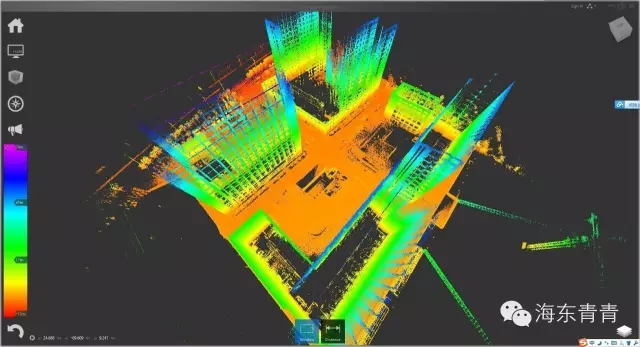

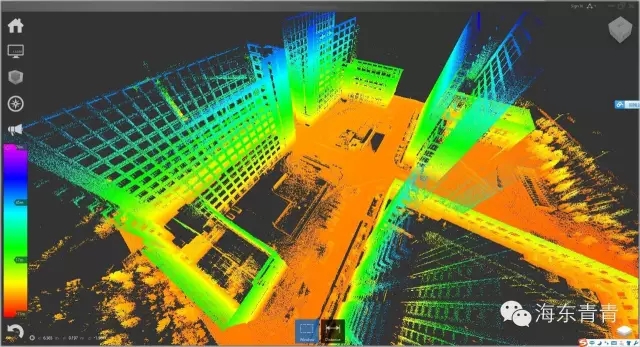

高程點云數據：

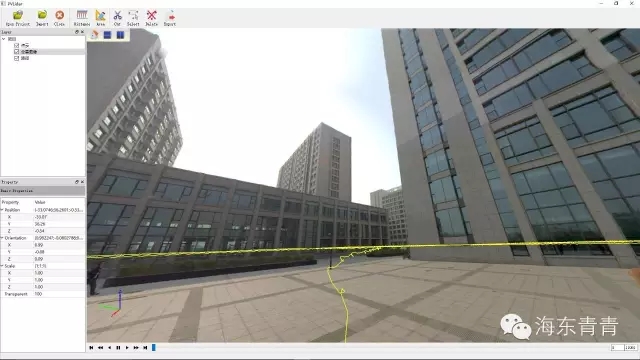

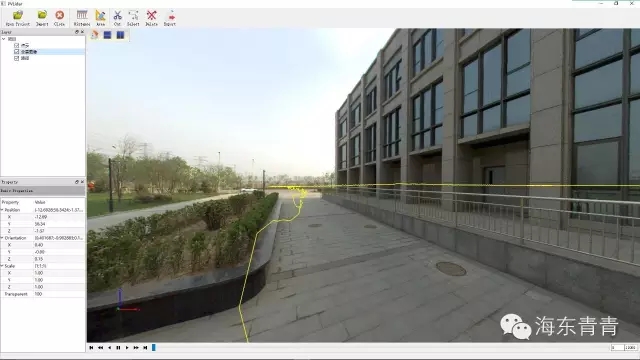

三維實景數據（街景數據）和采集軌跡POS數據的多圖層疊加：

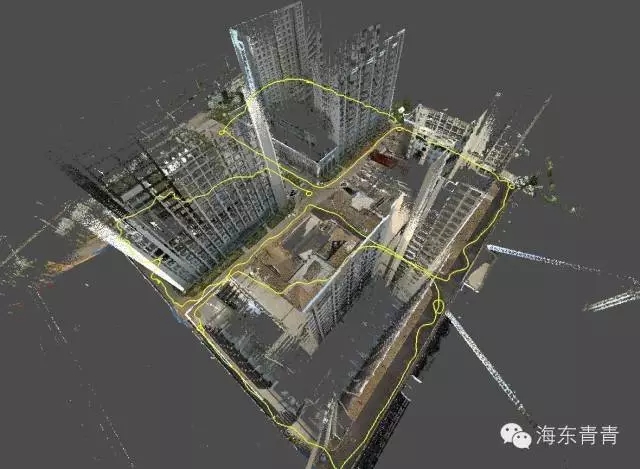

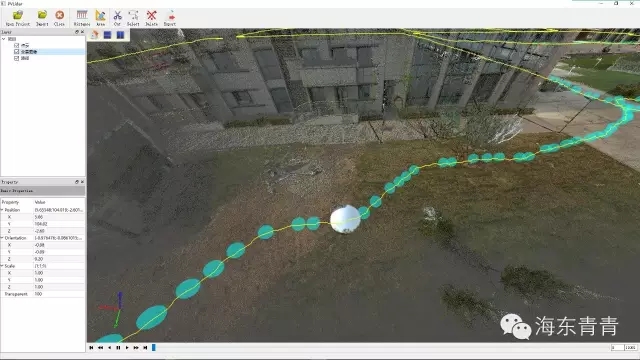

著色點云數據和采集軌跡POS數據的多圖層疊加：

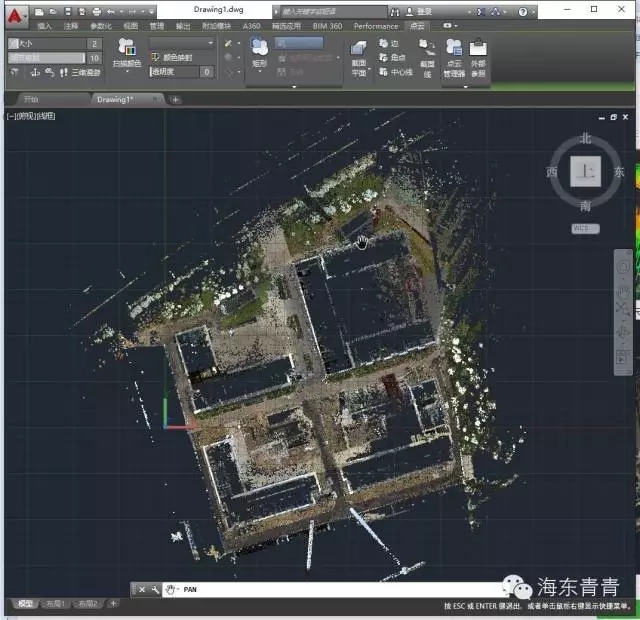

用Autodesk AutoCAD軟件導入點云的方式進行大比例尺地圖繪制示意。

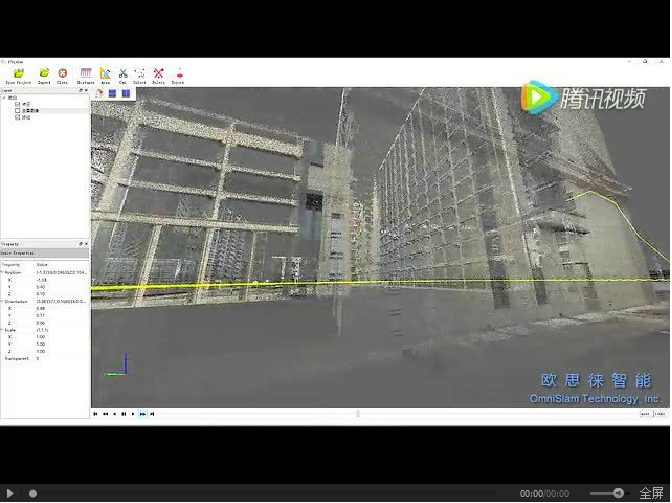

更多數據成果見視頻：
視頻網址：http://v.qq.com/page/w/k/c/w0196l8y2kc.html

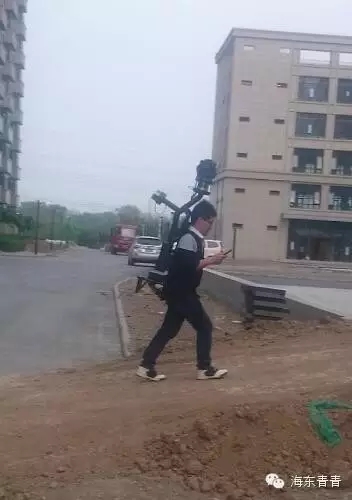

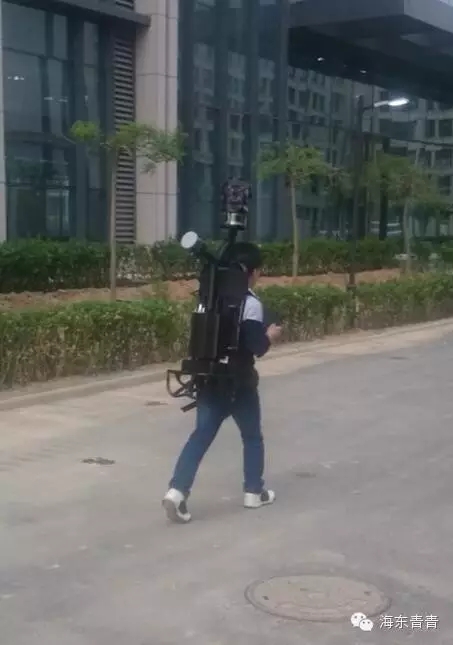

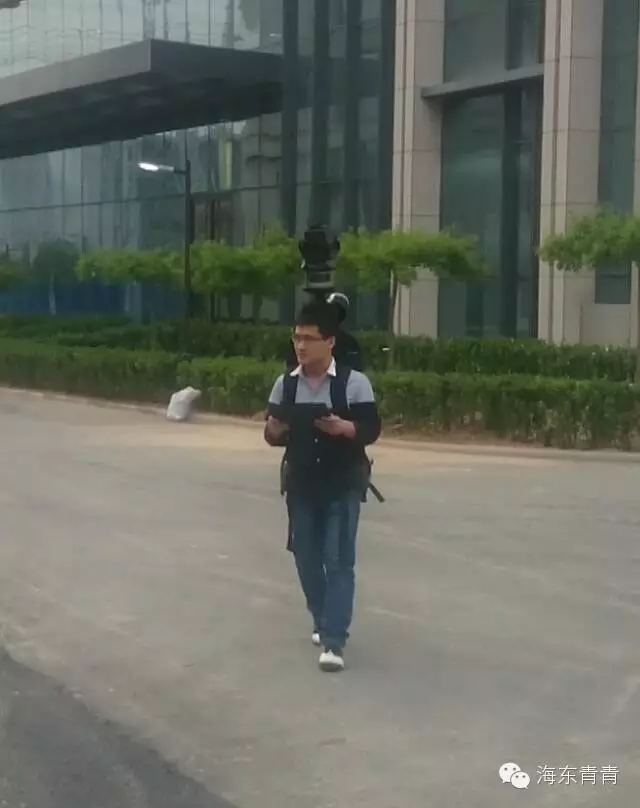

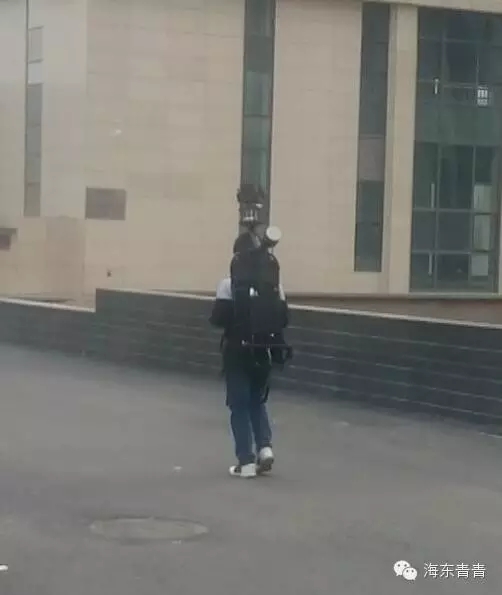

外業采集現場：
可以看到只有基于采用3D SLAM激光背包測繪機器人的步行方式所具有的高通過性才能保證在施工工地采集數據，其它方式如機動車車載、手推車車載等都無法勝任此類外業工作。
